Установка котла и монтаж электрического отопления в частном доме

Монтаж электрического котла

Установка этого оборудования в доме не требует наличия дымохода и согласования с надзорными органами. Единственное требование – исправность электропроводки. Схема подключения довольно простая. Она включает в себя помимо котла, датчики температуры на трубопроводах, радиатор отопления, сливные и запорные вентили, расширительный бачок и фильтр с циркуляционным насосом. Понадобится и стабилизатор напряжения, так как электрокотлы чувствительны к перепадам напряжения, а в электросети они неизбежны.

При установке надо постараться его изолировать от системы водоснабжения, чтобы при прорыве трубы вода не попала на агрегат, вызвав короткое замыкание. Помещение для установки должно быть теплоизолированным, чтобы не допустить образование конденсата – он тоже может привести к серьезным поломкам. Монтаж котла должен производиться на ровной поверхности.

Подсоединение

Для подсоединения оборудования используют муфты и переходники. Вначале необходимо при помощи шаровых кранов перекрыть подачу воды в водопроводе. Подсоединение осуществляют в соответствии с приложенной к сопроводительной документации монтажной схемой. Схема предполагает наличие заземления, установку автоматического выключателя, а также УЗО для защиты от короткого замыкания.

Кабели обязательно монтируются в кабель-каналы, а электрическая часть оборудования защищается кожухом. Сам агрегат должен быть надёжно закреплён. И только после этого можно пускать в систему отопления воду и проверять работоспособность оборудования.

Правила безопасности

Перед тем, как мы перейдем к основной части монтажа отопления, хотелось бы уделить внимание безопасности электромонтажных работ. Во-первых , подключение электрического котла отопления должно осуществляться при выключенной электроэнергии

Во-первых

, подключение электрического котла отопления должно осуществляться при выключенной электроэнергии.

Во-вторых

, устанавливать его необходимо на определенном расстоянии от остальных объектов, а именно:

• между корпусом и стенами должно быть не менее 5 см свободного пространства;
• передняя панель должна быть доступной для обслуживания, 70 см свободного пространства вполне хватает;
• расстояние до потолка не меньше, чем 80 см;
• расстояние до пола не меньше 50 см (если электрокотел подвесного типа);
• расстояние до ближайших труб не меньше 50 см.

В-третьих

, сеть должна быть трехфазной (на 380 В), чтобы уменьшить токовые нагрузки на электропроводку. При использовании однофазной сети для подключения мощного котла проводка может не выдержать, вследствие чего возникнет ее самовозгорание и .

Видео-инструкция подключения электрического котла своими руками

— профессиональный монтаж электрических котлов с 2003 года. Гарантия на выполненные нами работы – не менее двух лет. Минимальные сроки монтажа. Согласование установки электрического отопления с местными службами!

Типы электрических котлов

Для бытового использования мы рекомендуем установку электрических котлов с тэнами, имеющих очень высокий (99,5%) КПД. Также бывают. Регулировка мощности электрического котла с тэнами, обычно, трехступенчатая. Для дополнительной регулировки используется датчик комнатной температуры и таймер суточного или недельного программирования режима работы (вкл/выкл) котла.

Дистанционное управление электрическим котлом

Для экономии дорогой электроэнергии Вы можете установить систему , позволяющую дистанционно менять температуру в здании, отапливаемом электричеством. В любой момент Вы можете повысить или понизить температуру при помощи сотового телефона. Информация о температуре в здании и состоянии котла доступна для Вашего контроля в любое время.

Размещение электрического котла в здании

Требования к месту размещения электрического котла минимальны, по сравнению с газовым или дизельным котлом. Компактные размеры котла, отсутствие дымохода и низкий уровень шума при работе позволяют расположить котел в непосредственной близости от жилых помещений или даже в них. Самое оптимальное решение – расположить электрический котел в техническом помещении. Будет удобно, если он будет располагаться ближе к электрическому щитку. Для приготовления санитарной горячей воды можно воспользоваться дополнительным накопительным бойлером. Для дополнительной компактности системы можно использовать подвесные бойлеры ГВС .

Выбрать модель электрического котла Вы можете в каталоге .

Работа электрического котла с тепловым аккумулятором

Кроме внешнего термостатического регулирования работы электрического котла, для экономии можно пользоваться дешевым ночным тарифом на электричество. Для этого нам понадобится тепловой аккумулятор (бак, емкостью от 300 литров и более), где мы будем запасать тепло, выработанное нашим электрическим котлом во время дешевого ночного тарифа. Запасаем тепло, когда оно дешево (ночью) и тратим его на отопление, когда тариф на электричество максимальный (днем). В дневное время котел не работает или работает в минимальном режиме, только на догрев теплоносителя. Подбор необходимой емкости теплового аккумулятора произведут наши проектировщики!

Монтаж электрических котлов. Гарантии

Мы предоставляем нашим Заказчикам двухлетнюю гарантию на монтаж котлов электрических. В некоторых случаях – гарантия может быть больше!

Основные виды электрического отопления

Электрические котлы и водяное отопление

В тех квартирах, где установлены многотарифные счетчики учета расхода электроэнергии, установка электрического отопления оправдана вдвойне. В ночное время тарифы на электроэнергию на порядок ниже, поэтому можно интенсивнее использовать обогрев помещения с помощью электричества в ночное время.

Современные электрические котлы представляют собой идеальные в работе, простые и удобные приборы, практически полностью автоматизированные. Все модели котлов оснащены терморегуляторами, благодаря которым автоматические регулируется интенсивность нагрева нагревательных элементов в зависимости от температурных показателей в квартире. Котлы работают бесшумно, что весьма существенно для владельцев малогабаритных квартиры, для семей в которых подрастают маленькие дети.

На заметку: Если сравнивать электрические котлы с работой газовых котлов и агрегатов, работающих на других видах топлива – электрическое отопление квартиры гораздо проще в установке, легко демонтируется при необходимости. Наличие автомата на распределительном щите обеспечит отключение всей системы электропитания квартиры при сбоях в работе отопительной системы.

Электрические котлы работают по традиционной схеме автономного отопления, нагревая находящийся в системе теплоноситель. Это может быть обычная вода или антифриз, разбавленный водой в соответствующей пропорции. Такая схема чаще всего используется на бытовом уровне, обеспечивая хороший обогрев внутренних помещений. Нагревательный котел или бойлер можно устанавливать в любом техническом помещении, на кухне или в санузлах, где имеются технические возможности для установки подобного оборудования.

На потребительском рынке представлены настенные электрические котлы мощностью от 5 до 60 кВт, а так же напольные модели, мощность которых превышает 60кВт.

Мощность котла подбирается исходя из общепринятых технологических нормативов. На обогрев помещения площадью в 10 м2 потребуется 1 кВт электроэнергии.

Важно! Установка в городской квартире котла мощностью свыше 12 кВт, потребует переоборудования домашней электросети и установки трехфазного счетчика. Монтаж котла большой мощности потребует получения соответствующего разрешения в энергетической компании.

Разводка трубопровода и способы подключения радиаторов аналогична установке системы водяного отопления. Единственная разница заключается в том, что электронагревательные котлы рассчитаны на обслуживание небольшого количества батарей, а соответственно не могут обеспечить необходимым теплом достаточно большие по площади квартиры.

Прямое отопление с использованием электричества

В качестве удачной альтернативы электрическому отоплению с использованием теплоносителя, считаются обогревательные приборы, использующие принцип прямого нагрева электричеством. Отопление квартиры электричеством обеспечивается без участия промежуточного звена, в системе отсутствует теплоноситель. К таким системам относятся переносные или стационарные конвекторы, теплый пол и другие виды электронагревательных приборов. Мощность приборов определяется в ручном или в автоматическом режиме, в зависимости от бытовой необходимости.

Конвекторы представляют собой наиболее простой и дешевый способ электрического отопления. Приборы, которые сегодня предлагаются потребителям, оснащены необходимыми терморегуляторами, имеют различную конфигурацию и мощность. Благодаря компактным размерам и простоте подключения, конвекторы прекрасно вписываются в интерьер городской квартиры, неприхотливы в эксплуатации. Имея под рукой данные об отапливаемой площади, соответственно определяется и необходимая мощность конвектора.

К системам прямого обогрева так же относятся и теплые полы. Обычно пол считается в жилом помещении самым холодным местом. Оборудовав в квартире теплый пол, работающий от электросети, вы существенно увеличите теплоэффективность своего жилья. Монтаж теплого пола с технической стороны достаточно трудоемкое занятие, однако полученный результат стоит того. Равномерно нагретый пол обеспечивает эффективный обогрев жилого помещения в режиме естественной циркуляции воздуха.

Не стоит сбрасывать со светов электрообогреватели и инфракрасные обогреватели. В первом случае вы имеете дело с раскаленным проводником, который передает тепло в окружающее пространство. Во втором случае воздух в квартире нагревается посредством лучевой энергии в инфракрасном диапазоне, получаемой в результате работы инфракрасной лампы.

Среди переносных электронагревательных приборов можно остановить внимание на тепловых вентиляторах. Тепловая пушка, которая посредством принудительной подачи разогретого электричеством воздуха, в короткое время способна нагреть достаточно просторное помещение.

Пушка работает по принципу домашнего бытового теплогенератора. За короткий промежуток времени внутреннее пространство наполняется теплым воздухом. Такие устройства часто используются в строительной индустрии, когда требуется в течении короткого времени высушить внутренние поверхности зданий.

Особенности электрического отопительного оборудования

Бытует распространенное мнение о том, что все виды электрических нагревателей обеспечивают экономию около 30-40%, и монтаж электрического котла отопления будет максимально выгодным. Описанные значения велики, и в теории они позволяют сэкономить на отоплении солидную сумму.

Как правило, за причину такой экономичности выдается уменьшенная мощность – т. е. при расчете отопительной системы нужно принимать, что для обогрева одного квадратного метра помещения требуется около 60 Вт энергии вместо положенных 100 Вт.

Все сказанное в предыдущем абзаце – это ошибочное мнение большинства пользователей. Сравнивать устройства прямого нагрева по параметру экономичности нецелесообразно, поскольку они все будут равны. В основе этого утверждения лежит закон сохранения энергии, согласно которому энергия не может возникать на ровном месте и исчезать в никуда.

Применительно к электрическим нагревательным устройствам это означает, что вся выработанная энергия будет переработана в тепло.

Конечно, это явление будет сопровождаться определенными потерями – все же часть тепла обязательно рассеется в воздухе, а не передастся теплоносителю. Вот только объем потерь напрямую зависит от утепления корпуса устройства, а не от вида отопительного оборудования. Кроме того, вышедшее наружу тепло напрямую будет прогревать помещение, где установлен котел.

Если рассматривать проблему с другой стороны, то отопление предназначено для компенсации тепловых потерь, количество которых определяется:

Резюмируя, можно определенно сказать, что тип источника тепла не имеет никакой взаимосвязи с требуемой для отопления здания тепловой мощностью – а это значит, что хваленая экономичность электрических устройств попросту отсутствует.

Впрочем, это касается только эффективности – каждому электрическому устройству свойственны особые эксплуатационные качества:

Электрические радиаторы.

Такие устройства нагружают электросеть равномерно, поэтому никаких требований к проводке не предъявляется.

Индукционные котлы. Подобное отопительное оборудование отличается компактностью и надежностью. Последнее качество обуславливается тем, что в теплообменнике нет нагревательного элемента, а контроллер питания и катушка располагаются снаружи, поэтому вода не оказывает на них никакого влияния.

Кроме того, индукционные котлы могут работать с любым теплоносителем.

Электродные котлы. Отличаются наименьшими размерами. Таким котлам требуется постоянная замена электродов, поскольку они со временем растворяются в воде.

В качестве теплоносителя может использоваться только вода, содержащая определенное количество солей.

ТЭНовые котлы. Основной проблемой котлов с ТЭНами является постоянное отложение накипи на нагревательных элементах (данный фактор неактуален для закрытых отопительных контуров, в которых количество солей изначально ограничено). Кроме того, эти устройства имеют довольно крупные размеры.

Типы электрокотлов

Ассортимент, предлагаемый потребителю, достаточно богат. Внешне устройства очень привлекательны – настенные, напольные. Могут питаться от сети или требовать определённой силовой нагрузки.

Одноконтурные или двухконтурные – последние пригодны для генерирования горячей воды. Однако восхищаться только устройством и внешним видом, нецелесообразно – важно определить экономическую выгоду каждого агрегата, она определяется способом нагрева носителя. Итак:

1. Принцип работы понятен даже школьнику – вода нагревается специальными элементами, и циркулирует по всей системе, принося тепло в каждый угол частного дома. Такие агрегаты могут быть как проточными, так и накопительными.

Экономический вариант – второй, он поддерживает систему в постоянной температуре, тем самым снижая теплопотери дома. Агрегаты просты в наладке – монтаж электрического котла отопления занимает пару дней при наличии всего оборудования, соответствующего разрешения и схемы.

Любой котёл нового поколения, оснащён блоком автоматической регулировки, позволяющим наладить оптимальные показатели температуры воздуха и воды. Он может размещаться отдельно от агрегата, иметь дистанционное управление.

Стоимость ТЭНовых моделей невысока, но со временем элементы покрываются накипью, что может привести к поломке всей установки или её частей. Важно делать регулярную профилактику и замену старого элемента на новый.



Читайте также:  Газовое отопление в гараже: рекомендации по проектированию, монтажу и эксплуатации
2. Принцип таков – вместо нагревательного элемента используется электрод, опущенный в воду. Посредством прохождения тока через воду носитель нагревается и затем циркулирует по всей системе.

Можно использовать вместо воды антифриз – незамерзающую жидкость. Достоинства такого котла в том, что электроды практически не выходят из строя, при утечке перегорание невозможно – котёл отсечётся от сети. Агрегаты небольшие по своим размерам, поэтому вместить их можно куда угодно.

Тем не менее, они способны отапливать большие площади. Минус электродного котла серьёзен – требуется специально очищенная и подготовленная вода. А это в условиях большой минерализации и не слишком хорошей системе очистных сооружений просто невозможно.

3. Принцип установки понятен – внутри котла заключён трансформатор, изолированный от теплоносителя специальной колбой или отсеком. Сердечник или медная обмотка передает тепло корпусу, а тот, в свою очередь — теплоносителю.

Достоинства неоспоримы – нет нагревательных элементов, способных перегореть, обрасти накипью, и привести к поломке всю систему. Высокая степень безопасности – котёл снабжён автоматическим выключателем для нештатных ситуаций, имеет большой процент КПД. Есть и недостатки – большие размеры, требующие отдельного места под установку и высокая стоимость.

Какой приобрести? Выбор только за владельцем. Однако не стоит исходить только из стоимости агрегата – покупка перспективной дорогой модели, возможно, даст большую денежную экономию в будущем.

Последовательность работ по изготовлению и монтаж

Существует два основных вида самодельных электрокотлов для теплого пола:

1. ТЭНовый. ТЭН помещается внутрь отрезка трубы. К ней по бокам привариваются патрубки (40-50 мм), а к ним проводиться подключение контура отопления. Одна сторона трубы закрывается с помощью стального диска, другая – с помощью шайбы. В ее центре приваривается гайка, а в нее вкручивается ТЭН (резьба их должна совпадать).
2. Индукционный электрокотел для теплого пола своими руками. Внутрь полуметрового отрезка полипропиленовой трубы (с диаметром 10 см) засыпается стружка нержавеющей проволоки. По бокам навариваются муфты с сетками из стекловолокна либо капрона. На трубу наматывается 90 витков провода, подключающегося к обычному инвертору (преобразователю постоянного тока в переменный) на 15А. В места соединений ввариваются переходники для подключения системы.

Подключение электрокотла к теплому полу ТЭНового, теплоноситель которого циркулирует с помощью насоса, лучше размещать контактами вверх для удобства обслуживания. При естественной циркуляции для равномерного теплоотвода его размещают ТЭНами вниз.

Если вы использовали 3-фазный ТЭН, то с кнопок коробки автоматического управления снимите объединяющую планку. Эта манипуляция позволит включать аппарат на 1/3 или 2/3 предусмотренной мощности, подавая, одну или две фазы.

Индукционный вариант специалисты рекомендуют размещать на расстоянии не менее 30 см от стен и 80 см от потолка либо пола, чтобы не допускать нагревания металлических конструкций, находящихся на них.

Какую из выше предложенных вариантов вы не выберете, нужно помнить, что определяющим параметром является выделенная электрическая мощность. Соответственно, приобретать теплый пол от электрокотла лучше, все-таки, в профильных магазинах, специалисты которых точно подберут вам оптимальный вариант, выполнят качественную установку и будут обслуживать систему.

Как сделать электрический котел своими руками

Электрокотлы для отопления частного дома на 220 вольт часто делают самостоятельно – это несложно, если есть необходимые материалы и навыки. Простейший котел представляет собой емкость из металла, в которой установлены ТЭНы. Обычно самостоятельно делают котлы мощностью 6 кВт – такого оборудования достаточно для отопления небольшой квартиры или дачного дома. Котел, сделанный своими руками, обойдется, как минимум, наполовину дешевле купленного. Самостоятельно можно изготовить ТЕНовый или электродный котел.

Материалы для изготовления котла на ТЭНах

Для такого котла понадобится резервуар любой формы, в котором воду будут подогревать ТЭНы. Резервуар можно изготовить из трубы д. 150 мм. Для небольшого котла достаточно 2-3 ТЭНа, стоимость каждого около 10 долларов. Материалы:

1. труба стальная д. 150 мм;
2. пластины круглые л. 150 мм, 2 шт.;
3. патрубки д. не меньше, чем контура – 3 шт.;
4. ТЭНы;
5. гайки;
6. воздухоотводчик автоматический;
7. шаровой кран.

Материалы для изготовления электродного котла

Для изготовления электродного котла своими руками понадобится:

1. труба 50 мм;
2. стальной пруток 20 мм;
3. фланец и муфта с внутренней резьбой (2 шт.);
4. любой диэлектрик;
5. уплотнительная резина;
6. болты, гайки.

Подробные инструкции по изготовлению изложены на многих сайтах в интернете, поэтому не станем повторяться. Там же можно посмотреть описания и схему подключения простейшего блока управления с термодатчиком.

Приветствую, камрады! Вокруг электрических отопительных установок ходит много мифов, созданных недобросовестной рекламой. Сегодня я развею некоторые из них и расскажу, чем различаются между собой разные электрокотлы и как правильно подключить такой прибор.

Особенности и виды

Электрокотел — это часть системы отопления, его основной функцией является обогрев жилища и подача воды. Основная задача прибора трансформировать электрическую энергию в тепловую. Сразу нужно отметить, коэффициент полезности такого устройства составляет 96-99%, а вот газовые и твердотопливные котлы имеют гораздо меньший показатель, который не превышает и 80%.
Читать так же: о вариантах и преимуществах электрического отопления дома.
Все котлы, работающие от электричества, можно разделить на реостатные и теновые виды. Существуют также агрегаты электродного типа и прямого действия. Они работают следующим образом: электроток проходит через воду выделяет тепло и нагревает ее. К преимуществам можно отнести компактность и абсолютную безопасность. Кроме этого, в них практически не появляется накипь. Дело в том, что молекулы воды в этих приборах расщепляются на ионы.

Индукционные модели ценятся за высокий показатель КПД, притом что нагревательные элементы не используются. Несмотря на высокую стоимость, такие агрегаты пользуются огромной популярностью. Это объясняется их безопасностью. Принцип работы состоит в том, что прибор собран из специального материала, который под действием тока начинает выделять тепло.

В этом видео вы узнаете, как установить котёл своими руками:

Как и все остальные отопительные приборы, установленные в частном доме, электрокотлы имеют свои плюсы и минусы. К достоинствам установки электрокотла для отопления частного дома можно отнести следующие:

• отсутствует открытое пламя;
• легко регулирует температуру;
• не оставляет после работы отходов горения;
• компактность;
• высокий КПД;
• просты в установке;
• не нуждается в дымовой трубе и системе вентиляции;
• экологичны;
• безопасны.

Все эти качества обеспечивают отопительному агрегату длительный эксплуатационный срок. Естественно, если соблюдать все требования по уходу и установке. Основными недостатками считается высокая цена, которую не каждый может себе позволить. Да и установка таких агрегатов, например, в дачных домиках просто нецелесообразна.

Кроме этого, устройства перестают работать, если случаются перебои в электроснабжении. К тому же электронагревательный прибор провоцирует образование накипи, а это, в свою очередь, значительно увеличивает расход электроэнергии.

При установке электрокотла своими руками необходимо позаботиться о качественной теплоизоляции. В этом случае тепло не будет расходоваться впустую, а значит можно сэкономить на плате за электроэнергию.

Основные варианты современных электрокотлов

Итак, в основе работы всех электрокотлов лежит один и тот же принцип, а вот реализуется он по-разному. Известны три вида электрокотлов:

Агрегаты с ТЭНами

Роль нагревательного элемента в таком котле играет спираль из нихрома или другого сплава, которая без всяких ухищрений просто подключается к электросети. Спираль помещена в изогнутую металлическую трубку и засыпана кварцевым песком. Вся конструкция называется трубчатым электронагревателем или сокращенно – ТЭНом.

Электрокотел с ТЭНом

ТЭН монтируется внутри теплообменника и непосредственно контактирует с рабочей средой. Поэтому к последней предъявляются особые требования: вода должна быть обессоленной (иначе ТЭН быстро покрывается «шубой» из накипи), антифриз – можно применять только специальные марки.

Включать такой котел при пустом теплообменнике (без воды) нельзя – ТЭН сгорит.

Из всех электрокотлов ТЭНовые являются самыми доступными, а потому и наиболее популярными.

Котлы с индуктором

Как известно, для генерации электротока в каком-либо теле вовсе не обязательно подключать его к источнику – колебание электронов можно вызвать при помощи магнитного поля с изменяющимися параметрами. Такой процесс называется электромагнитной индукцией, а источник магнитного поля – индуктором.

В индукционном котле индуктором является катушка из провода, намотанного поверх теплообменника. Последний имеет вид обычной трубы, подсоединенной к отопительному контуру.

Пропуская через катушку переменный ток, мы превращаем ее в электромагнит – тоже переменный. Тот, в свою очередь, возбуждает магнитным полем в стенках теплообменника электроток (токи Фуко), от которого они и нагреваются. Таким образом, вся труба-теплообменник становится нагревателем, имеющим, по сравнению с ТЭНом, просто огромную площадь контакта с теплоносителем.

Для увеличения мощности теплообразования частота тока, пропускаемого через электромагнит, многократно увеличивается – с 50 Гц до 60 – 80 кГц. Эту задачу выполняет специальный электронный блок – инвертор.

К достоинствам индукционных котлов относят:

• быстрый нагрев;
• способность работать с абсолютно любым теплоносителем (допускается даже использование неподготовленной воды, так как из-за наличия поля и микровибраций накипь на стенках теплообменника не кристаллизируется);
• практически неисчерпаемый ресурс (нечему ломаться);
• цельный теплообменник (без врезок, через которые может просачиваться теплоноситель);
• при запуске без воды расплавиться может только труба, которая стоит очень дешево.

А вот что лежит на другой чаше весов:

• несмотря на экранирование, электромагнитное поле может нагревать металлические предметы, находящиеся рядом с прибором;
• по стоимости индукционный котел в несколько раз превосходит ТЭНовый.

Многие считают, что электрические котлы не имеют преимуществ, однако в некоторых случаях такое устройство может стать незаменимым. Как выбрать электрический котел отопления и когда его целесообразно использовать, читайте на нашем сайте.

Конструктивные особенности комбинированных котлов на дровах и электричестве рассмотрим тут .

А в этой теме https://microklimat.pro/otopitelnoe-oborudovanie/kotly/elektricheskij-dvuxkonturnyj.html вы найдете рекомендации по выбору двухконтурного электрического котла отопления, а также узнаете о преимуществах данного оборудования.

Котлы с электродами

Каждый знает, что вода после растворения в ней солей приобретает свойства электропроводника. Этим и решили воспользоваться создатели электродного котла. В теплообменнике такого агрегата установлены два электрода, на которые подается напряжение.

Если система заполнена теплоносителем, через него потечет электрический ток. При правильно подобранной концентрации солей сопротивление рабочей среды остается высоким и она сама становится электронагревателем.

Электродный котел в системе отопления

Электродные котлы хороши тем, что:

• имеют простейшую конструкцию (две проволочки в трубе) и не содержат ни одной дорогостоящей детали;
• не портятся при включении без воды (нет проводника – нет и электротока).

Однако, следует быть готовым к тому, что такие устройства:

1. Требовательны к составу теплоносителя.
2. Капризны в работе (владельцы таких котлов жалуются на частые срабатывания УЗО).

Котлы данного типа требуют регулярного обслуживания: сравнительно часто приходится менять постепенно растворяющиеся электроды.

Стоимость услуг

Обращайтесь в нашу компанию и мы поможем рассчитать мощность котла и подобрать его с учетом требований клиента, разработать проект установки с согласованием в контролирующих инстанциях, профессионально установить и оптимизировать работу приборов. Квалификация и достойный опыт монтажной деятельности наших специалистов, поставки только качественного и надежного оборудования — гарантия успешного партнерства с «МирАлекс».

Сколько стоит установка котельной под ключ? Цена формируется в индивидуальном порядке в зависимости от поставщика технического оборудования, мощности устройств, объема предоставленных услуг и пр. Уточнить данные о стоимости можно по контактному телефону, указанного на нашем сайте, или через форму обратной связи.

Обвязка

Что должна включать схема обвязки электрокотла?

Как правильно подобрать эти приборы в систему отопления с электрическим котлом? Инструкция — к вашим услугам.

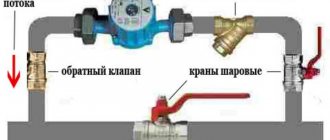

Насос

Он подбирается по двум параметрам — напору и производительности.

Напор — параметр, которым в абсолютном большинстве случаев можно смело пренебречь. Его минимальное значение у младших моделей — 2 метра, и этого вполне достаточно для работы контура отопления частного дома любых разумных размеров.

Как подобрать производительность насоса?

Ее минимальное значение вычисляется по формуле Q=0,86R/Dt. Переменные в ней (слева направо):

• Производительность (м3/час);
• Тепловая мощность контура (суммарная мощность батарей или мощность котла) в киловаттах;
• Перепад температур между подающим и обратным трубопроводом (градусы).

Давайте, в качестве примера, вычислим производительность для мощности котла в 12 кВт при 70 градусах на подаче и 50 на обратке.

Расширительный бачок

В закрытых (не сообщающихся с атмосферой) системах используется мембранный бак, часть объема которого заполнена воздухом или азотом. Воздушная камера отделена от камеры с теплоносителем упругой мембраной. При нагреве практически несжимаемая жидкость вытесняется в бачок и сжимает газ в воздушной камере.

Простейший способ подбора объема бачка — взять 10% от объема отопительного контура. Последний можно вычислить, слив заполненную систему отопления в мерную емкость.

Стандартное давление зарядки (давление азота или воздуха в воздушной камере) — 1,5 кгс/см2. Оно может быть увеличено простой подкачкой велосипедным насосом через золотник.

Клапан

Давление срабатывания предохранительного клапана равно верхнему порогу допустимого давления в системе (обычно 2,5 кгс/см2).

Воздушник и манометр

Единственное требование к ним — диапазон шкалы манометра. Он должен показывать давление как минимум до 4 бар (4 кгс/см2).

Расположение

Где располагаются элементы обвязки?

• Насос — перед котлом, на участке с наиболее низкой температурой;
• Группа безопасности — на выходе из котла, там, где при остановке циркуляции в контуре начнет расти давление;
• Расширительный бак — в любой точке контура, но не ближе чем в 2 диаметрах розлива от крыльчатки насоса при монтаже перед ним и в 8 диаметрах розлива — после него. Цена нарушения этого требования — ускоренный износ мембраны, вызванный постоянными колебаниями давления в баке из-за турбулентностей (завихрений) потока.

Особый случай

Во многих ТЭНовых котлах группа безопасности, насос и расширительный бак расположены прямо в корпусе прибора, что превращает его в полноценную мини-котельную.

Такой котел подключается в разрыв отопительного контура. В качестве дополнительной обвязки нужна только пара шаровых кранов на входе и выходе: они позволяют снять котел без сброса всего объема теплоносителя.

Показания манометра и термометра в этом случае выводятся на индикатор на лицевой поверхности прибора.

Монтажные работы

Схема установки электрического теплогенератора зависит от его типа. Сегодня для обогрева индивидуального дома используются ТЭНовые котлы, а также электродные и индукционные модели. Агрегат с трубчатым нагревательным элементом оснащен циркуляционным насосом и автоматикой для управления и контроля работы. Такие котлы требуют только подсоединения к отопительному контуру и электросети. При подключении электродных и индукционных электрических котлов необходим монтаж наружной обвязки.

На первом этапе установки электрокотла выполняют разметку в выбранном месте, на удалении от водопроводной системы. При монтаже напольного агрегата к полу прикрепляют металлическую подставку.

Для навесной модели на стене размечаются места установки крепежных элементов и просверливаются отверстия. В ходе работ важно проверять горизонтальность расположения крепежа при помощи строительного уровня. Перед началом работ убедитесь, что стена способна выдержать все заполненного водой котла. Далее на стену монтируется крепежный профиль с установочной планкой, навешивается котельный агрегат. Он должен надежно держаться и висеть строго горизонтально.

Установленный агрегат отопления

Подключение к контуру отопления и водопроводу

Установка электрокотла сопровождается подключением к системе отопления. Если агрегат двухконтурный и рассчитан на приготовление горячей воды, его также подсоединяют к водопроводу.

ТЭНовый агрегат для отопления частного дома, в корпусе которого размещен циркуляционный насос и автоматика, подсоединяется к системе следующим образом

:

• к входным патрубкам крепятся трубы для подсоединения к подающей и обратной трубе отопительного контура, подсоединение выполняется через шаровые краны с американками для быстрого монтажа/демонтажа;
• на обратную магистраль устанавливают фильтр-грязевик (перед ним желательно врезать шаровой кран, чтобы было удобнее производить очистку фильтра), а также расширительный бак мембранного типа, если нет встроенного или его объем недостаточен для имеющейся системы.

Обратите внимание! На схеме не указано расположение патрубка для слива теплоносителя из системы. Его монтируют на обратную трубу после шарового крана.

Подключение электрического котла к системе отопления
Отдельно рассмотрим, как установить электрокотел, если он электродный или индукционный. Подключение электрического котла отопления в этом случае требует монтажа обвязки с центробежным насосом и группой безопасности, в состав которой входит манометр, клапан предохранительный и воздухоотводчик, работающий в автоматическом режиме. По какой схеме осуществляется подсоединение агрегата к системе отопления, показано на схеме:

Обвязка электрического индукционного котла

Внимание! Монтаж электродных котлов отопления выполняется по той же схеме, что применяется для индукционных. На обратную трубу после шарового крана ставят патрубок для слива теплоносителя.

Электрокотел в частном доме нередко задействуется в качестве дополнительного теплогенератора в комплексе с твердотопливным котлом. Это позволяет круглосуточно поддерживать оптимальную температуру теплоносителя, поскольку электрокотел автоматически включается, когда в твердотопливном прогорает закладка топлива и жидкость в отопительном контуре начинает остывать. Схема подключения электрокотла к системе отопления в таких случаях следующая:

Схема подключения электрокотла к отопительной системе

Подключение электрокотла к системе отопления рекомендуется выполнять с использованием металлических (сталь, медь) или металлопластиковых труб, которые характеризуются низким коэффициентом температурного расширения.

Подключение к электросети

При подсоединении котла отопления своими руками к сети электропитания, необходимо позаботиться о заземлении. Некоторые модели не включаются при отсутствии заземляющего контура. Для обустройства заземления в грунт заглубляют металлические штыри, к которым приварены перемычки из того же материала. Провод от заземляющего контура подводят к отдельному автомату, к которому подсоединен кабель от розетки для подключения котла.

Минимальное сечение кабеля производитель указывает в инструкции по эксплуатации. При отсутствии этих данных, предлагается воспользоваться таблицей:

Размеры сечения кабеля для электрического котла

Чтобы обеспечить безопасность использования электрокотла, требуется установить автомат с подходящим номиналом и УЗО – при наличии устройства защитного отключения, пользователи будут ограждены от риска поражения электротоком из-за какой-либо неисправности.

Если устанавливаем индукционный или электродный котел, дополнительно монтируются датчики температуры, которые соединяют проводами с выносным блоком управления. Схема монтажа оборудования указывается в техническом паспорте агрегата.

К смонтированному на стене котлу протягивают электрокабель требуемого сечения. Для агрегата мощностью до 6 кВт допускается присоединение к однофазному автомату, двухфазные требуются для котлов мощностью от 6 до 12 кВт, а более мощные теплогенераторы нуждаются в установке трехфазных устройств.

Электропровода рекомендуется спрятать в кабель-каналы. Проверьте правильность подключения фазового и нулевого провода, заземления. Между контактами должен оставаться промежуток не менее 0,03 см.

Установив на место кожух котла и включив электропитание, проверяют работу системы. Контур отопления следует заполнить теплоносителем и протестировать систему во всех возможных режимах. Необходимое для опрессовки повышенное давление создают компрессором или насосом.

Особенности организации системы отопления своими руками

Подключение отопления в частном доме своими руками начинается с монтажных работ по установке и обвязке котла. Если мощность прибора не превышает 60 кВт, его разрешается монтировать в кухонном помещении. Для более мощных теплогенераторов потребуется специальная котельная. Нагревательные приборы с открытой камерой сгорания, рассчитанные на сжигание разных видов топлива, нуждаются в хорошем притоке воздуха. Кроме того, потребуется дымоход, чтобы отводить продукты горения. Чтобы вода двигалась естественным образом, патрубок обратки котла должен находиться ниже, чем уровень батарей на первом этаже.

При установке теплогенератора необходимо учитывать минимально допустимые расстояния до стен и прочих приборов. Чаще всего эти указания имеются в прилагаемой к изделию инструкции.

При отсутствии специальных указаний при установке котла используются такие правила:

1. Ширина прохода с лицевой стороны котла должна быть не менее 1м.
2. Если нужды в обслуживании прибора с боковой и задней части не имеется, то там оставляется промежуток от 70 до 150 см.
3. Соседние приборы должны располагаться не ближе 70 см.
4. Если монтируются два котла рядом, то между ними должен быть проход в 1 м. Если установка проводится напротив, дистанция увеличивается до 2-х метров.
5. Монтаж подвесным способом дает возможность обойтись без боковых проходов: главное, чтобы был зазор спереди для простоты обслуживания.

Типы котлов для водяного подогрева полов

Котлов для подогрева теплоносителя, то есть воды, существует несколько типов. Они отличаются особенностями работы, установки и эксплуатации, а также типом топлива, за счет которого функционируют.

Котлы отопительные

Таблица. Типы отопительных котлов.

Также котлы могут разделяться на две категории по месту установки. Они бывают настенные, напольные. Напольные, как правило, имеют большую мощность, чем подвесные. Но последние гораздо удобнее в плане установки и не такие затратные в обслуживании.

Установка газового котла BAXI + электрокотел Protherm

Котлы дизельные

В этом случае топливом выступает обычная солярка. Эти агрегаты производительны и очень эффективны, отличаются абсолютной автономностью, то есть не зависят от того, подключены ли они к каким-либо коммуникациям (газовым, электрическим сетям и т. д.). Они просты в монтаже, легки в эксплуатации и имеют высокие показатели КПД при небольшом расходе горючего.

Устройство дизельного котла

дизельные котлы отопления

Котлы на твердом топливе

Топливом для этих агрегатов служат дрова, топливные пеллеты. Принцип работы напоминает сжигание дров в обычной печи. Но при этом сгорание происходит при высоких температурах (от +250 градусов) и без доступа воздуха. Нагрев теплоносителя происходит за счет выделения горячего дыма во время сжигания топлива.

Твердотопливный котел для теплого пола

В жилых помещениях такие котлы применяются редко, обычная сфера их использования – производство, сельское хозяйство. Эти агрегаты в доме требуют постоянного внимания, а также подгрузки топлива, что усложняет эксплуатацию.

Схема твердотопливного котла

твердотопливные котлы отопления

Котлы газовые

Догадаться нетрудно, что этот тип котлов работает на газу. Корпус этих устройств обычно изготавливается из чугуна или стали, от чего будет зависеть срок службы и простота монтажа. Стальные котлы гораздо легче чугунных, они имеют небольшие габариты и легко ремонтируются. Однако срок эксплуатации у них ниже. Именно поэтому чугунные агрегаты стоят дороже, так как отличаются повышенными показателями надежности. Устройства могут работать как на магистральном газе, так и на сжиженном из баллонов. Довольно экономны, а для подогрева одних лишь полов можно взять маломощную установку.

Газовый котел для теплого пола

Для подключения к системе теплого пола эти котлы не рекомендованы. Причина проста – они, конечно, в состоянии поддерживать температуру воды на невысоких показателях (около +45 градусов), но ведь на самом деле рассчитаны на подогрев теплоносителя не менее +80 градусов. Из-за этого КПД котла очень сильно упадет (до 15%).

Но все же есть вариант использования газового котла для работы с системой теплого пола. Для этого придется использовать узел смесительный, оборудованный специальным распределителем и циркуляционным насосом. Однако это увеличит и затраты на приобретение оборудования и его монтаж.

Котел газовый напольный двухконтурный

газовые котлы отопления

Котлы на электричестве

Эти агрегаты, работающие на электрическом токе, могут применяться в любых сферах и лучше всего подходят для подключения к системе подогрева пола. Подключение этого котла просто, несмотря на кажущуюся сложность. Такие агрегаты позволят организовать низкотемпературный подогрев – такой, какой и нужен для теплого пола – за счет возможности регулировки температуры исходящего потока теплоносителя.

Схема электрокотла для теплого водяного пола

На фото — электрический котел отопления

электрические котлы отопления

Котел: делаем правильный выбор

Перед выбором и монтажом газового оборудования в жилом помещении, следует заранее ознакомиться с видами и функциональными возможностями котлов. Они бывают двух видов:

1. одноконтурный — действует только по принципу обеспечения горячего водоснабжения или выполняет функции обогрева;
2. двухконтурный — сразу отапливает жилую зону и выполняет роль бойлера, обеспечивая горячей водой.

Отличаются котлы и показателями мощности. Специалисты рекомендуют выбирать модели с мощностью до 14 кВт, если планируется обогревать небольшие жилые помещения и отсутствует потребность в горячем водоснабжении. Для двухконтурных моделей оптимальный показатель мощности не должен быть менее 24 кВт — этот параметр предоставит возможность обеспечить теплом и горячей водой в должном объеме частный дом или таунхаус.

Какой электрокотел лучше для отопления частного дома

Популярность электрических котлов определяется:

• безопасностью;
• невысокой стоимостью;
• надежностью;
• небольшими размерами;
• простотой установки и эксплуатации;
• бесшумной работой;
• экологической чистотой.

Чтобы выбрать и купить лучший электрокотел, нужно:

1. сделать расчет и определить необходимую мощность;
2. определиться с типом котла;
3. сравнить варианты выбранного типа и отобрать лучший.

Решая вопрос, какой электрический котел выбрать для отопления частного дома, большинство потребителей останавливаются на ТЭНовых котлах. Они намного дешевле электродных и индукционных котлов, и их легко обслуживать. Судя по отзывам покупателей, для отопление частного дома лучшим электрическим котлом на рынке РФ являются:

• Польские агрегаты «KOSPEL EKCO» с КПД более 99%. Котлы этого производителя используются для радиаторного отопления и могут работать вместе с водонагревателями для горячего водоснабжения. Фирма предлагает ручные модели для малых помещений, а автоматические трехфазные модели котлов мощностью более 50 кВт для больших помещений. Недостаток котлов типичен для ТЭНового оборудования – образование накипи на нагревательных элементах. По отзывам покупателей, котлы этого производителя очень экономичны и надежны.
• Электрокотлы российской также популярны на отечественном рынке. Котлы трех уровней мощности этого производителя работают от обычной и трехфазной сети, и, по отзывам покупателей, вполне надежны.
• Электродные котлы также неплохо зарекомендовали себя. Они более экономны, чем ТЭНовые и позволяют обходиться без тепловых элементов. Самым популярным котлом этой группы считаются модели «Гейзер» , мощность которых от 9 до 15 кВт. Известны на рынке также маломощные модели «Очаг» и большие котлы «Вулкан» мощностью до 50 кВт. Неудобства таких котлов – опасность поражения электротоком и обязательное привлечение специалиста для замены электродов.
• Индукционные котлы представлены российскими моделями «SAV» компании ИНЭРА. Цена на такое оборудование высокая – от 30 до 160 тысяч рублей, что зависит от мощности (для индукционных котлов она составляет 2,5 – 100 кВт).

На фото польский электрокотел «KOSPEL EKCO.R1-6»

Способы использования электроэнергии для теплоснабжения

Применение электричества для отопления жилого дома — эффективный и самый доступный способ нагрева воздуха до комфортной температуры. Для этого используются следующие приборы и оборудование:

• Электрические котлы. Это оборудование применяется для нагрева теплоносителя, циркулирующего в замкнутом контуре внутридомовой отопительной сети, ТЭНами, электродами или магнитным полем высокой мощности. Прогрев воздуха в помещениях происходит в результате постоянного теплообмена горячей жидкости с окружающим пространством через радиаторы отопления. Двухконтурные модели, в дополнение к теплоснабжению, обеспечивают горячее водоснабжение. Чтобы получить ожидаемый эффект, для расчета мощности, монтажа электрического котла отопления и разводящей сети необходимо использовать услуги профессионалов.
• Автономные электронагреватели воздуха. В эту категорию отопительных приборов входят масляные радиаторы, инфракрасные обогреватели, конвекторы и тепловентиляторы мощностью до 2 кВт. Они предназначены для временного подогрева воздуха в отдельных, небольших по площади помещениях. Подключение приборов этого типа не требует специальной подготовки, однако они неэкономичны и небезопасны.
• Системы «теплый пол». Полностью нагреть дом таким способом можно только совместно с другими отопительными приборами.

Сравнение способов использования электроэнергии показывает, что самым эффективным и выгодным является монтаж электрического котла отопления. Он работает в полностью автоматическом режиме, при нештатной ситуации система контроля и блокировок своевременно отключит подачу электричества и прекратит нагрев теплоносителя. Прекращение работы оборудования может быть вызвано и перебоями в подачи электроэнергии. Особенно это опасно зимой, так как при отсутствии должного контроля теплоноситель может замерзнуть и вывести из строя всю систему. Для решения этой проблемы достаточно установить источник бесперебойного питания, а для долговременного энергообеспечения — автономный генератор электрического тока.

Выполнение обвязки

Система отопления с электрокотлом может быть с естественной или с принудительной циркуляцией теплоносителя. Если используется принудительная циркуляция, то в схему дополнительно включают насос, обеспечивающий перекачку жидкости. В контурах с естественной циркуляцией монтаж котла производят в самом нижнем участке системы.

При принудительной циркуляции устанавливать насос можно в любом удобном месте, исключение составляет самая высокая точка системы. В этом случае, в трубах будут постоянно образовываться пробки из воздуха, что будет создавать проблемы в работе системы.

При составлении схемы обвязки необходимо собрать двойной контур. При запуске генератора тепла сначала теплоноситель будет проходить по малому кругу, одновременно нагреваясь, затем будет направлена в основной контур.

Элементы обвязки

Классический вариант обвязки электрокотла включает в себя следующие элементы:

• трубы и радиаторы;
• арматура запорная;
• бак расширительный;
• предохранительные клапаны, исключающие обратный ток жидкости;
• фильтры, устанавливаемые на входе в котел, они необходимы для предотвращения попадания посторонних предметов;
• приборы для слежения за параметрами – манометр и термометр.

При использовании генератора тепла, работающего на электричестве, можно монтировать разные схемы, в том числе:

• обычную систему отопления с любым типом циркуляции носителя тепла;
• систему отопления «теплый пол»;
• двухконтурную систему с производством горячей воды, подаваемой в водопровод.

Чтобы облегчить выполнения работ по созданию систем отопления, подробная схема подключения электрического котла приведена в инструкции к каждой модели. Перед началом монтажа необходимо тщательно изучить рекомендации производителя. Если у владельцев котла нет времени или желания вникать в схемы и правила выполнения монтажа, то следует отказаться от самостоятельного выполнения работ и обратиться к специалистам.
